Компактный регулируемый блок питания 24В 5А


Решил переделать свой лабораторный блок питания. Хоть он и надежный, но тяжелый и занимает много места. На рабочем столе всегда не хватает. Планируя перестановку. Решил повесить навесную полку и под ней полно места. Идея пришла быстро, делаю навесной лабораторный блок питания.
Понадобится

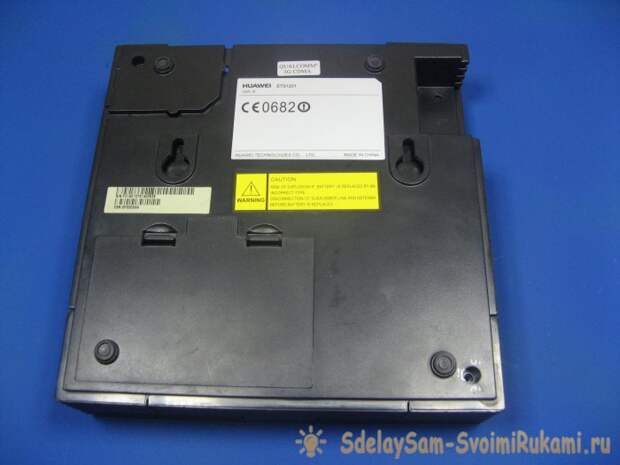

Корпусом у меня будет коробка от старого модема. В ней полно места, да и собирать буду на модулях.

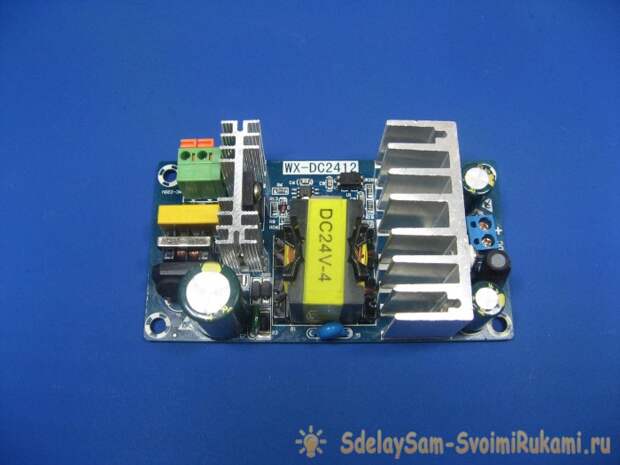

Силовой частью служит модуль из Китая. На выходе модуля 24 вольта и обещают внушительный ток, как для габаритов модуля.

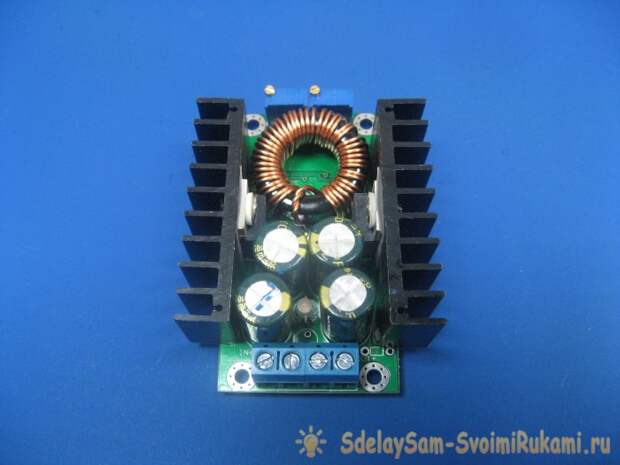

Регулировать выходное напряжение, буду при помощи готового модуля. Модуль довольно распространенный, информации о нем много, цена очень хорошая.

Вместо подстроечных резисторов установлю регулировочные, отечественные. Лучше конечно взять проволочные резисторы, но я применю, какие есть. Так же нужно подобрать ручки на них.

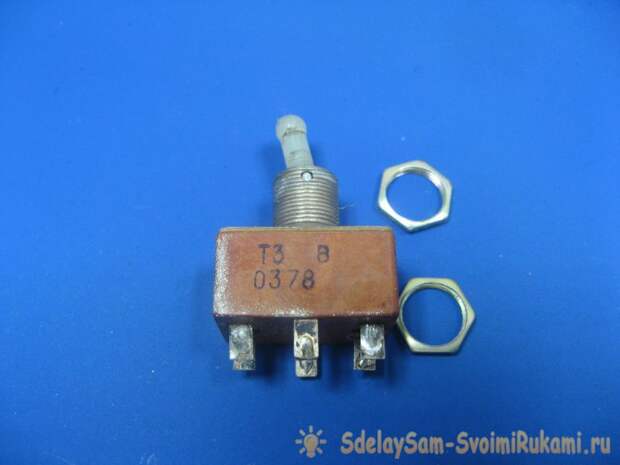

Сетевой тумблер у меня Т3, у меня их валом.

Клеммы нужны разного цвета, чтоб не перепутать при подключении устройств.

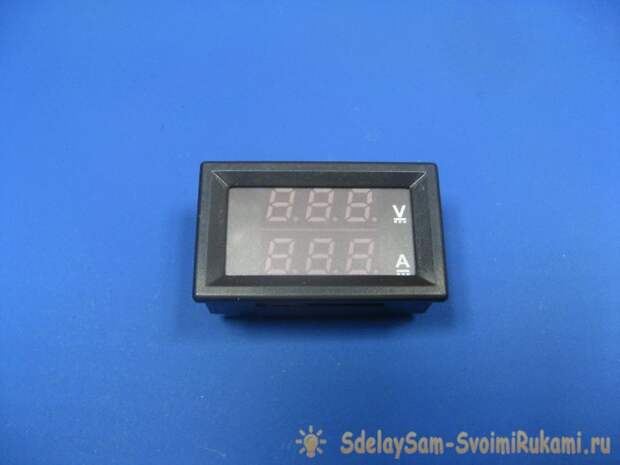

Вольтамперметр из Китая. Очень хорошо себя зарекомендовал. Габариты в самый раз.

Изготовление лабораторного блока из китайских модулей
На корпусе делаю разметку под элементы передней панели. Вырезаю. Пластик довольно мягкий, можно вырезать острым ножом.

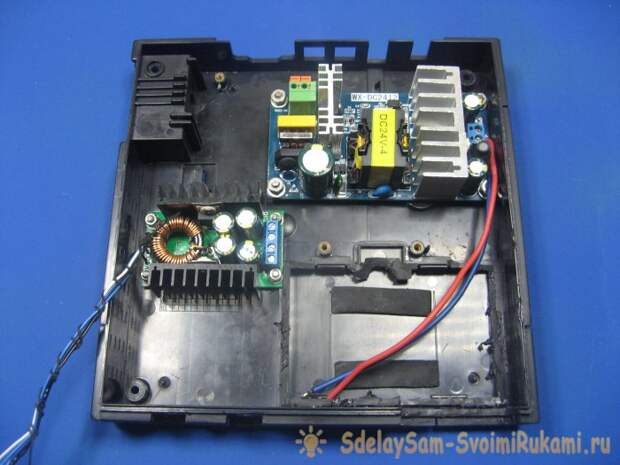

Примеряю место под модули. Сверлю отверстия, и устанавливаю модули. Сетевой модуль устанавливаю на втулки. Втулки нарезал из силиконовой трубки. Выходные провода с сетевого модуля сразу прикрутил. Вынес провода под регулировочные резисторы. Схему нет смысла рисовать, все банально просто. С сетевого модуля, провода идут на регулировочный модуль. На клеммы провода идут через вольтамперметр.

Припаял провода к резисторам. Нашел ручки, разного цвета. На резистор регулировки тока идет 3 провода, на напряжение 2.

Сетевой провод запаял на тумблер. С тумблера провода идут на модуль. Очень удобное место было под тумблер.

Для питания вольтамперметра применил стабилизатор. Собран стабилизатор на TL431. Можно его не ставить, но решил перестраховаться. Можно питать и от 24 вольт. Стабилизатор можно рассчитать в интернете.

Для плавности регулировки, параллельно регулировочному резистору установил постоянный резистор на 27 кОм.

Подключил к регулировочному модулю входные и выходные провода. Стабилизатор для вольтамперметра тоже прикрутил к модулю. Стабилизатор залил термо клеем.

Закрываю. Включаю. Подключил на выход автомобильную лампу. Стабилизация работает отлично.

Лабораторный блок питания отлично вписался в мастерской. Не занимает место. Удобно пользоваться
