Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.
Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.
Понадобится
- Одножильный провод 2,5 кв.мм - одного метра вполне хватит с запасом.
- Пара крышек от пластиковых бутылок.
- Антенное гнездо и кабель под него и телевизор.
Изготовление миниатюрной домашней антенны для цифрового телевидения

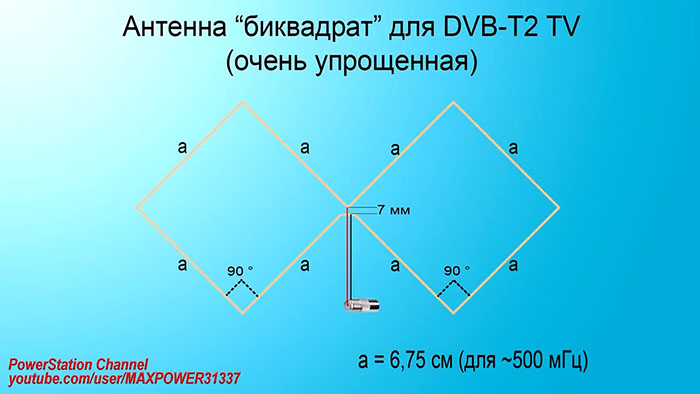

Сама схема антенны. Это, пожалуй, самый простой и распространенный вариант, а мы сделаем ее ещё меньше.

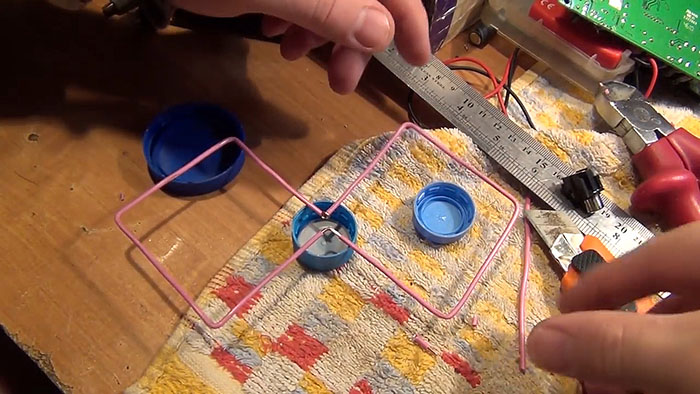

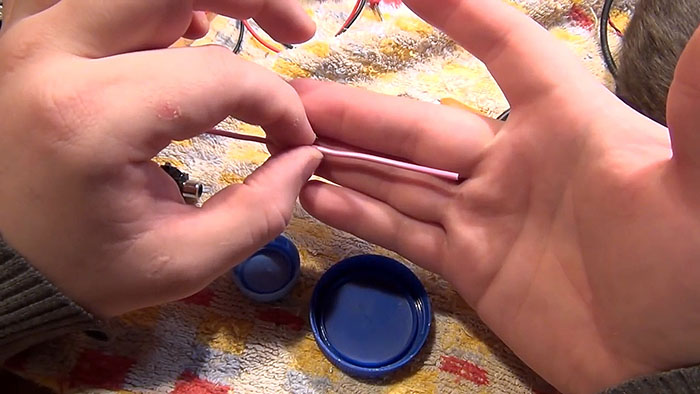

Берем провод и не снимая изоляции сгибаем плоскогубцами два одинаковых квадрата со сторонами 67 мм.
Спаиваем соединившиеся концы и счищаем немного изоляции с середины и лудим.

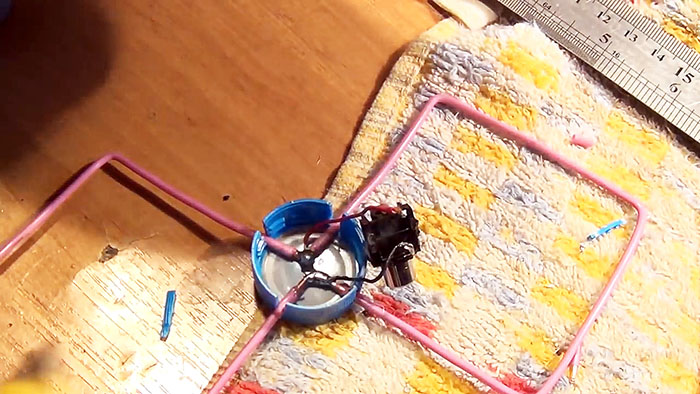

Затем, на небольших проводах подпаиваем гнездо. В крышке канцелярским ножом сделаем надрезы под плечи вибраторов.

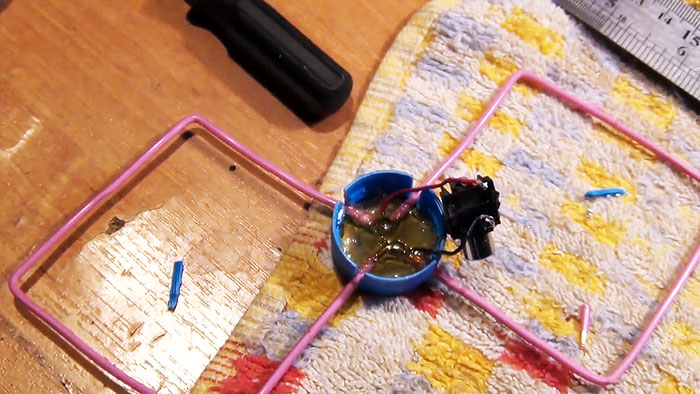

Заливаем все горячим клеем.
Во второй крышке сверлим отверстие под гнездо и также горячим клеем вклеиваем его. Соединяем крышки и спаиваем их паяльником, чтобы было одно целое. Антенна готова.

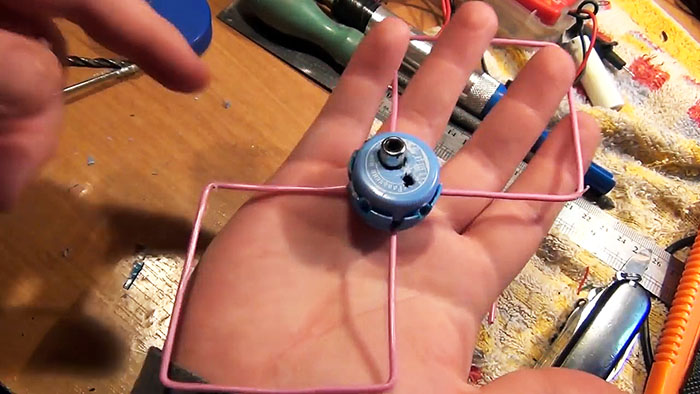

Все умещается на ладони, поэтому, с вопросом «Где ее разместить?» проблем быть не должно.
Результат работы

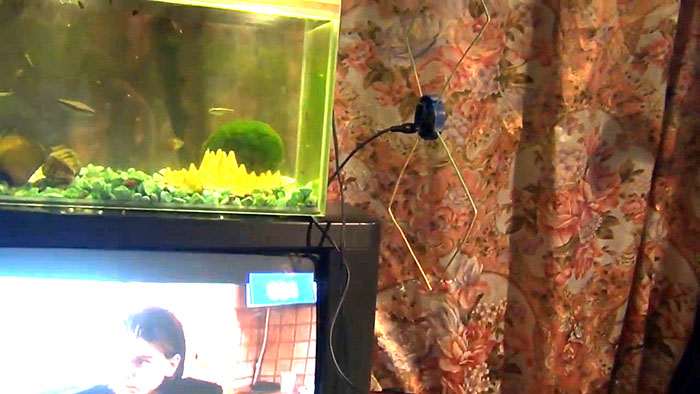

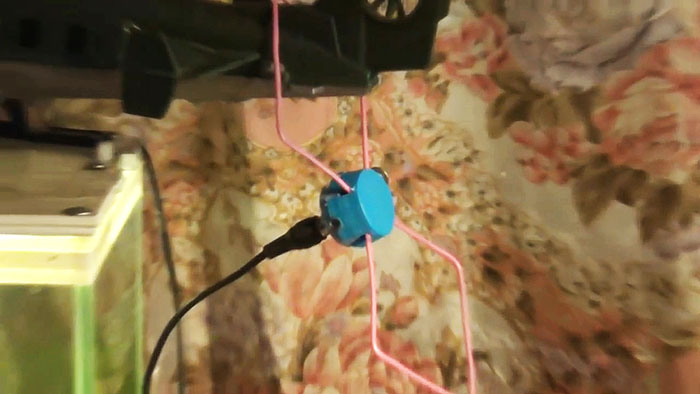

Подключаем и направляем на вышку.
Сравнивать антенну я буду с такой же, только полноразмерной на 1/4 длины волны.
Датчиком уровня послужит китайская приставка для приема цифрового телевидения.
Результат:
- Классическая антенна Харченко 1/4 длины волны, приставка выдала - 40% чувствительности.
- Наш уменьшенный вариант 1/8 длины волны - 22%.
- И для сравнения, воткнем обычный кусок провода - 1%.
Вывод: При уменьшении размеров вдвое, примерно во столько же упала и чувствительность. Но, как видите из результатов, с куском провода сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются устойчиво, так же как и на полноразмерный вариант. Рекомендую для повторения.
