Как точно просверлить боковое отверстие в круглой заготовке

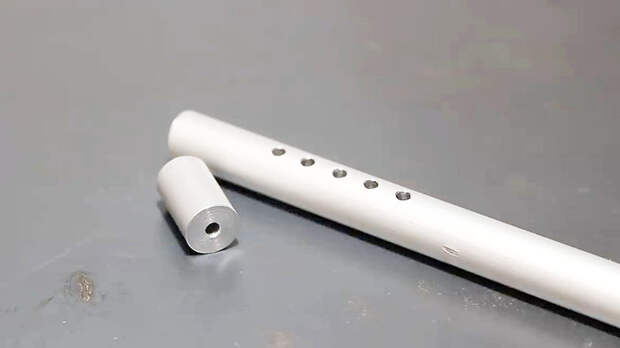

Иногда при изготовлении различных самоделок необходимо просверлить идеальное по точности расположения отверстие на боковой части трубки или стержня. Сделать это без предварительной подготовки и инструментов не получится. Основная трудность заключается в нахождении геометрического центра будущего отверстия.

Ниже будет рассмотрен один из способов, как это сделать на практике.

Необходимые инструменты и материалы
Нам понадобится:

ножовка по металлу;
настольный сверлильный станок;
кернер и молоток;
патрон цанговый;
центровочное сверло;
обычное спиральное сверло диаметром 2,5 мм;
тиски слесарные и передвижные;

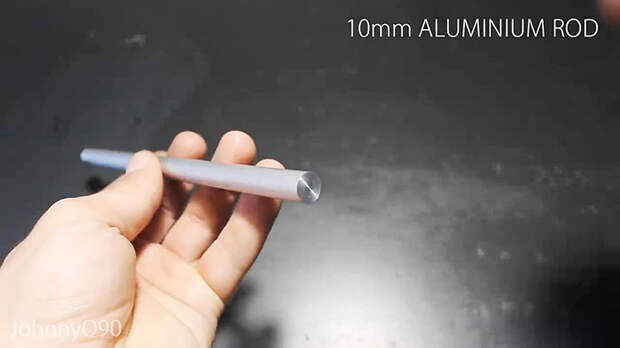

алюминиевый стержень диаметром 10 мм;
кусок крупнозернистой наждачной бумаги;
смазочно-охлаждающая жидкость (СОЖ).

Порядок сверления поперечного отверстия в заготовке
Есть множество способов, как это сделать. В нашем случае мы используем часть самого стержня в качестве кондуктора, предварительно его обработав.
1. Зажимаем стержень в тиски и ножовкой по металлу отрезаем небольшой кусочек длиной около 20 мм.

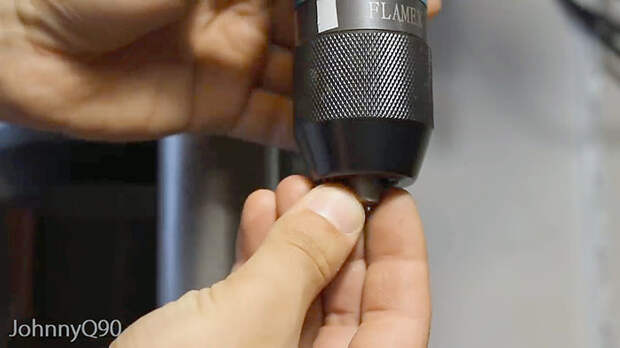

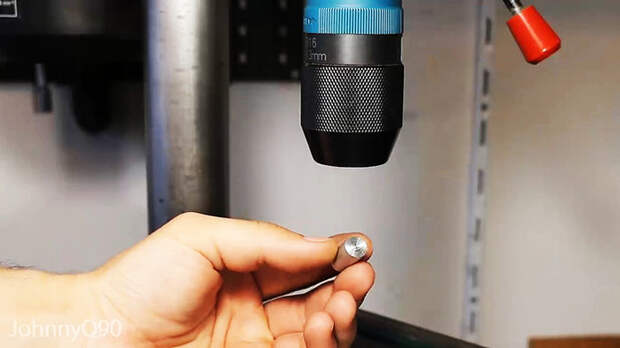

2. Вставляем и зажимаем отпиленную часть заготовки в патроне сверлильного станка отрезанной стороной вниз.

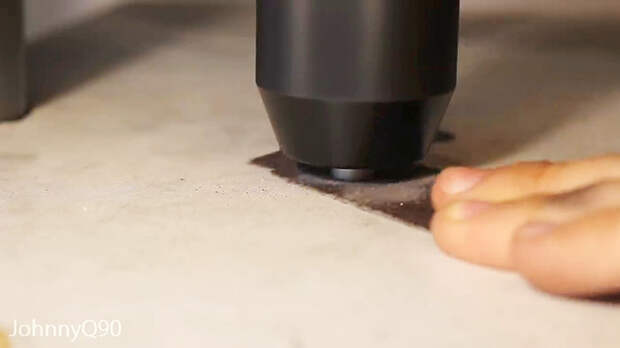

3. Укладываем на стол сверлильного станка наждачную бумагу и, придерживая ее пальцами, включаем шпиндель станка и прижимаем торец кусочка стержня к наждачной бумаге, пока не образуется ровная и гладкая поверхность.

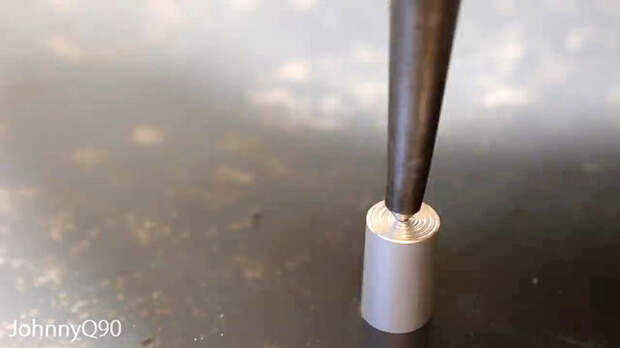

4. С помощью кернера и молотка на торце заготовки будущего кондуктора отмечаем геометрический центр.

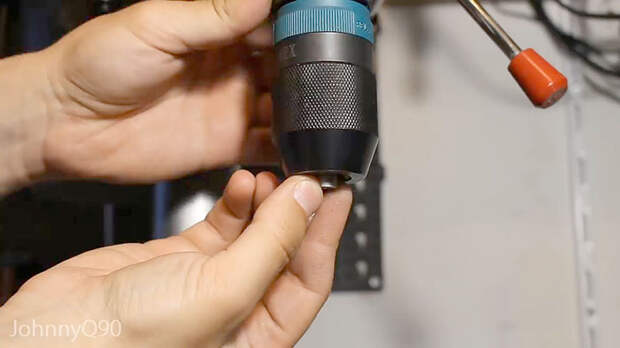

5. Вновь вставляем и зажимаем накернерным торцом вниз заготовку в патроне сверлильного станка.

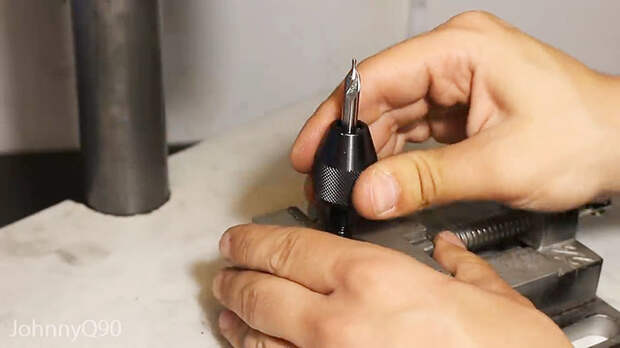

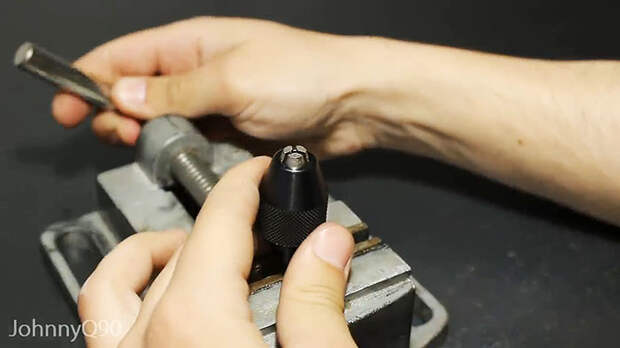

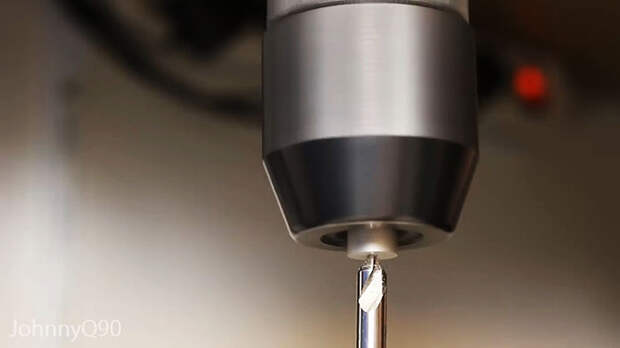

6. Затем закрепляем оправку цангового патрона в подвижных тисках, зажимаем в нем центровочное сверло и выставляем его, перемещая тиски, точно под накерненным местом в кусочке стержня.

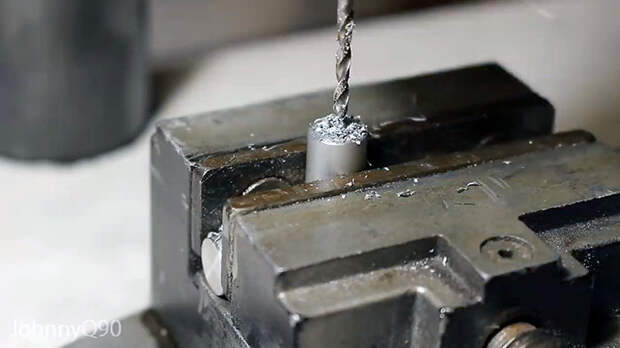

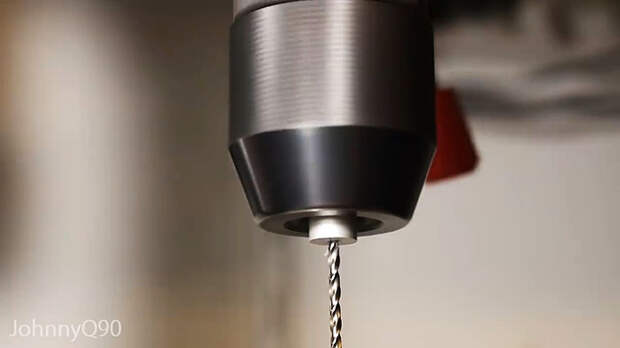

Включаем станок и окончательно определяем место будущего сквозного осевого отверстия, которое затем окончательно формируем спиральным сверлом 2,5 мм.

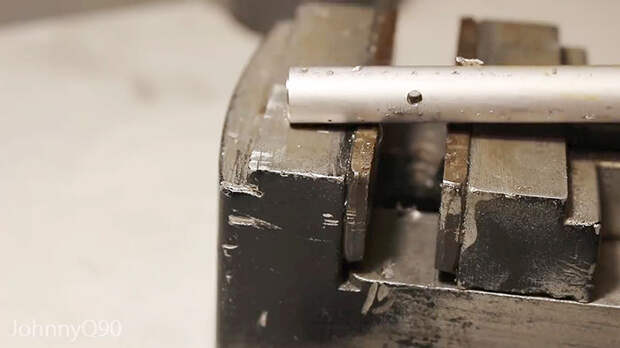

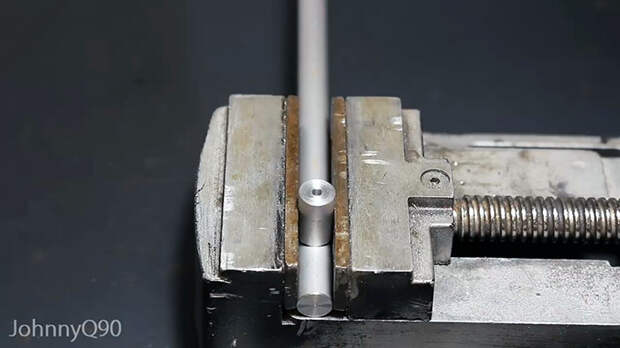

7. Укладываем в слесарные тиски стержень, а поверх него перпендикулярно ставим отрезанный кусочек того же стержня с центральным осевым отверстием, своего рода, кондуктор.

8. надежно зажимаем оба элемента в губках подвижных тисков. Вливаем в отверстие немного смазочно-охлаждающей жидкости. Центрируем самодельный кондуктор перемещением тисков относительно сверла и сверлим отверстие в боковой части заготовки.
