Установка циркуляционного насоса в систему отопления с помощью байпаса


Гравитационную систему отопления с циркуляцией воды вследствие разницы температуры (значит, и плотности) теплоносителя в прямой и обратной трубе, можно смонтировать и применять только для небольших одноэтажных домов. Сегодня для этой цели (а для больших по площади коттеджей в 2-3 этажа – обязательно) используются циркуляционные насосы, которые имеют небольшую мощность (обычно до 100 Вт).
Как установить циркуляционный насос в отопительную систему
Эту процедуру рассмотрим на примере изделия GRUNDFOS, но все, о чем будет говориться ниже, можно с некоторыми незначительными уточнениями, применить и к другим маркам насосов.

Следует обратить внимание на основные технические характеристики насоса, которые указаны на самом изделии. Особый интерес для нас представляют показатели мощности. Наш экземпляр имеет 3 режима по этому параметру: 25, 40 и 60 W, что позволит регулировать интенсивность циркуляции теплоносителя в зависимости от желаемой температуры в помещении и фактической – на улице.

В обсуждаемом случае циркуляционный насос устанавливается на выходе из газового котла с помощью байпаса. В саму выходную трубу под байпасом врезаем шаровой кран с помощью двух сгонов, привариваемых к выходной трубе. Рабочее положение этой трубной арматуры – закрытое. Он открывается (но при этом закрываются краны на концах байпаса) только в том случае, когда по какой-либо причине не работает циркуляционный насос (нет электричества, поломка, замена и др.).

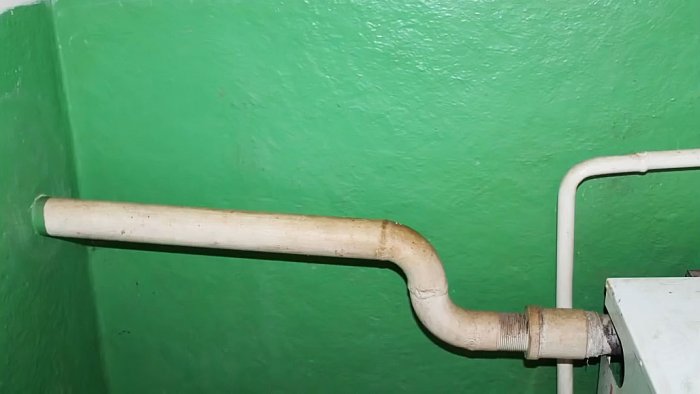

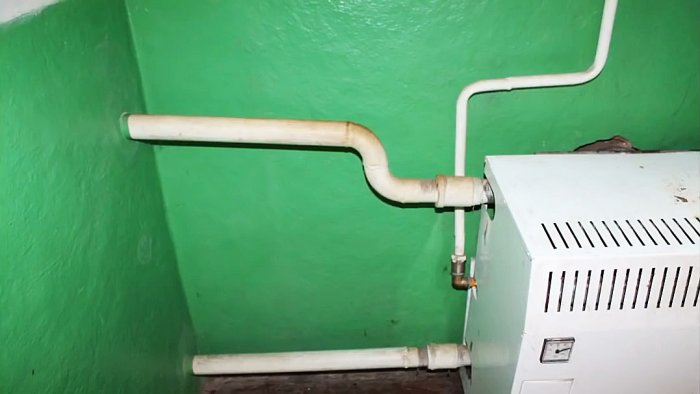

Поскольку установка насоса производится в уже действующую систему отопления, то не обойтись без сварочных работ.

Причем сварщик должен быть высокой квалификации, поскольку сгоны придется вваривать в трубу, которая достаточно близко расположена к стене.

До прихода сварщика необходимо слить воду из системы и приготовить для шарового крана два сгона, с помощью которых он будет стационарно приварен к выходной трубе. В случае его поломки, кран придется вырезать и заменять новым. Но поскольку, основное положение этой арматуры – закрытое, ее эксплуатационный ресурс сравним со сроком службы всей системы отопления. Поэтому беспокоиться не о чем.

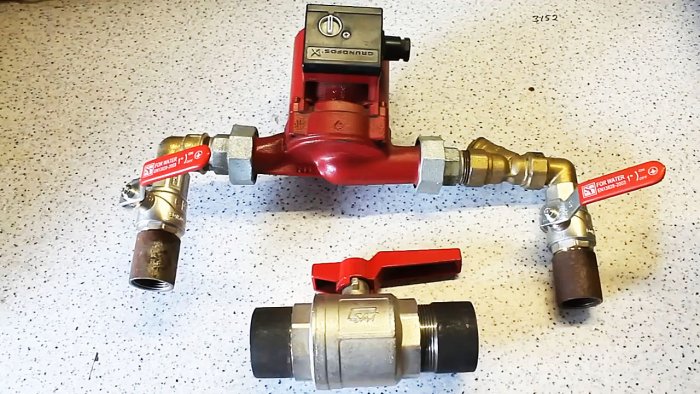

Байпас с дюймовой резьбой представляет собой симметричную сборку с насосом в центре, к которому с помощью гаек «американок» с двух сторон крепятся латунные уголки (на входе – с фильтром грубой очистки). Далее идут краны, к концам которых прикручиваются сгоны, служащие для приварки к выходной трубе. Места резьбовых стыков необходимо уплотнить прокладками или обмоткой, рассчитанной на высокую и постоянно действующую температуру.

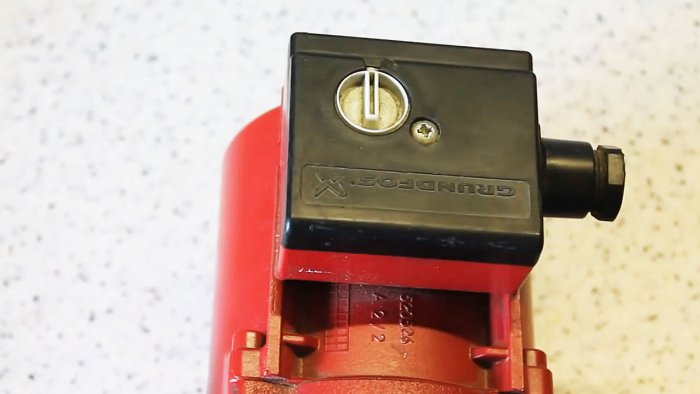

Циркуляционный насос, как уже было отмечено выше, имеет три режима мощности, выставляемый с помощью переключателя, расположенного на корпусе гидравлического нагнетателя.

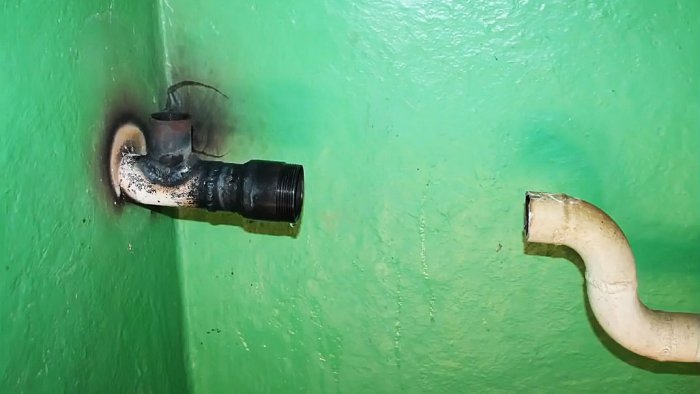

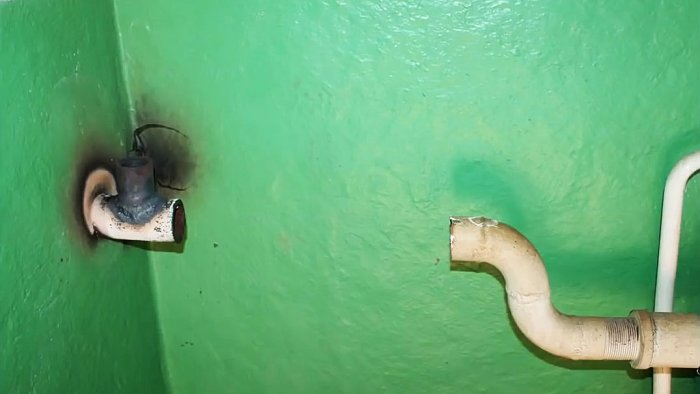

Далее на выходной трубе вырезается участок, который будет заменен шаровым краном со сгонами.


Вначале вертикально вверх привариваются сгоны байпаса, затем горизонтально – шарового крана.

Главное при этом – не закапать резьбу сгонов расплавленным металлом.

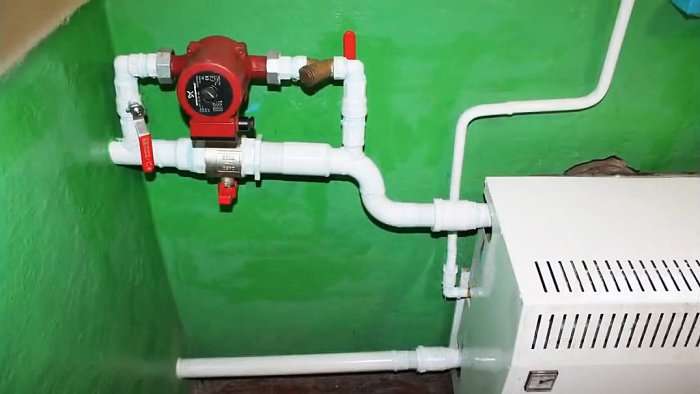

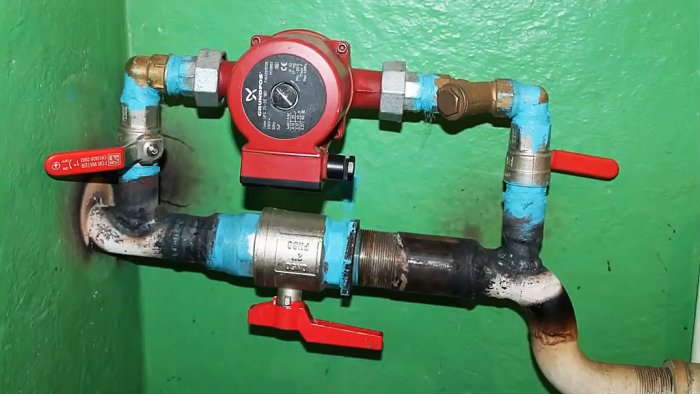

По завершении сварочного процесса, в предназначенные для него сгоны вворачивается шаровой кран. Точно также, последовательно собирается байпас с циркуляционным насосом посередине. Причем ось вращения ротора насоса должна быть расположена горизонтально. Это обеспечит долгую и безаварийную работу гидроагрегата.
Все резьбовые соединения тщательно уплотняются и затягиваются инструментами соответствующего размера и формы.

Для надежности сборки и повышения эстетичности ее можно покрыть краской под цвет труб системы отопления.

Прежде чем подключать циркуляционный насос к электрической сети питания, необходимо выставить краны в рабочее положение: на выходной трубе – закрыто, на байпасе – открыто. Нельзя допускать, даже на короткое время при работающем котле ситуацию, когда все краны были бы закрытыми. Это может привести к выходу из строя генератора тепла.
Советы и замечания
Иногда даже специалисты считают, что циркуляционную помпу необходимо ставить не на прямую, а на обратную трубу контура отопления, объясняя это тем, что в ней температура воды ниже и поэтому насос прослужит дольше.
Однако такой довод не убедителен, поскольку разница температуры воды на входе и выходе котла редко превышает (да это и недопустимо!) 20 градусов Цельсия. А данный циркуляционный насос, и все аналогичные ему, рассчитаны на температуру перекачиваемой жидкости, нагретой до 100-110 градусов Цельсия.
Единственный фактор, определяющий место монтажа этого агрегата для организации циркуляции теплоносителя, – это удобство монтажа и обслуживания в период эксплуатации. Но есть одно исключение. Оно касается твердотопливных котлов, которые не так-то легко и быстро можно потушить, когда они выходят на рабочий режим.
Поэтому, если такой котел сильно разогреется, а насос будет стоять на выходной трубе, то в него пойдет пар, который гидронасос данного типа не в состоянии перекачивать. Это еще больше усугубит разогрев котла и ускорит его поломку.
Поэтому на твердотопливных котлах средство для обеспечения циркуляции теплоносителя целесообразней монтировать на входной трубе. По крайней мере, у вас будет не 5, а целых 30 минут, чтобы принять меры и затушить котел.
Необходимо тщательно изучать инструкцию по установке данного циркуляционного насоса: электрическую коробку нельзя устанавливать внизу. Если потечет вода, то ее зальет, возникнет короткое замыкание и насос выйдет из строя. Эта коробка легко переставляется, и она должна стоять сверху или сбоку. Также фильтр грубой очистки должен быть направлен строго вниз.
