Простая доработка любого мобильника с камерой позволит превратить его в прибор ночного видения (ПНВ), способный работать и записывать видео в полной темноте, без малейшего источника освещения.
Настоящие ПНВ используют для подсветки инфракрасные излучатели, их спектр не виден человеческому глазу. А для обнаружения этого свечения используются специальные видеокамеры, воспринимающие свет инфракрасного (ИК) диапазона (в старых ПНВ использовались электронно-лучевые трубки).
Наш агрегат будет работать по такому же принципу: мы доработает камеру, чтобы она воспринимала ИК лучи. И оборудуем телефон ИК подсветкой.
Понадобится
- Старый или ненужный мобильник (не обязательно смартфон). Подойдет любая модель у который камера в нормальном и функциональном состоянии.
- Переходник с разъемом мини USB, который можно подключить к телефону и снимать питание с его батареи.
- Инфракрасные светодиоды в кольце от видеокамеры ночного видения – Али Экспресс.
Вполне можно спаять самодельную линейку из ИК светодиодов.
Как сделать прибор ночного видения из смартфона

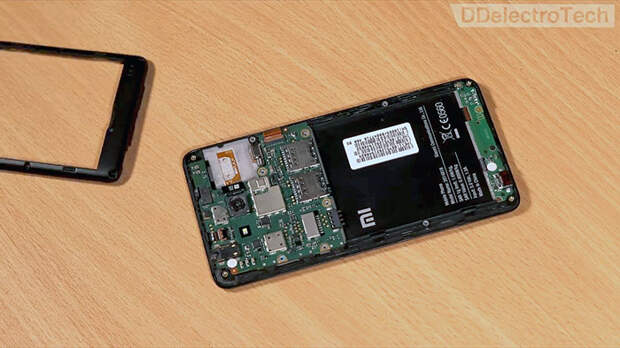

Разбираем мобильник. Наша цель видеокамера.
В данной модели камера съемная, это упростит задачу по ее доработке.
Аккуратно отключаем шлейф от общей платы.
И вынимаем камеру.
Отклеиваем защитную сеточку.
Верхняя крышка камеры припаяна на четырех ножках, отпаиваем их поочередно.
И снимаем верхнюю крышку с линзой.
Перед нами предстает матрица, защищенная инфракрасным фильтром.
Аккуратно удаляем его с момощью острого предмета типа канцелярского ножа.
Инфракрасный фильтр на отблеск дает красное свечение, его не перепутать. Такие фильтры стоят во всех видеокамерах, исключая попадания на матрицу невидимого света в ИК диапазоне.
Собираем все в обратной последовательности. Припаиваем ножки.
Устанавливаем камеру обратно, соединяем шлейф.
Собираем телефон, устанавливаем не место батарею.

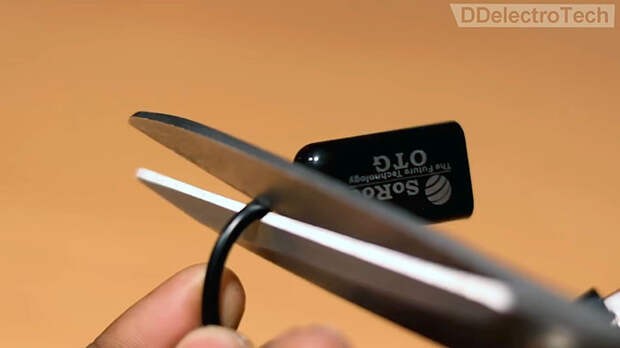

Далее берем переходник и откусываем от него ненужную розетку.

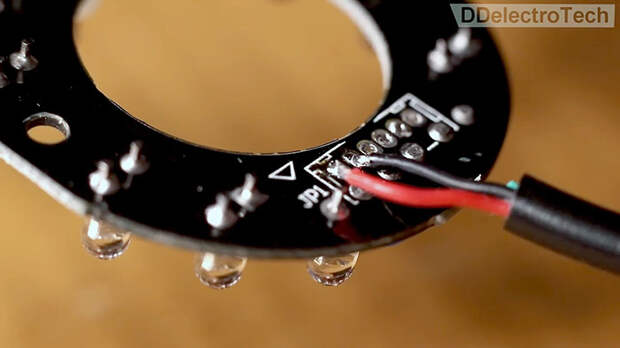

Припаиваем к кольцу ИК светодиодов провода от разъема USB. По ним, с телефона, будет идти питание 5 В, от которого будут питаться светодиоды.

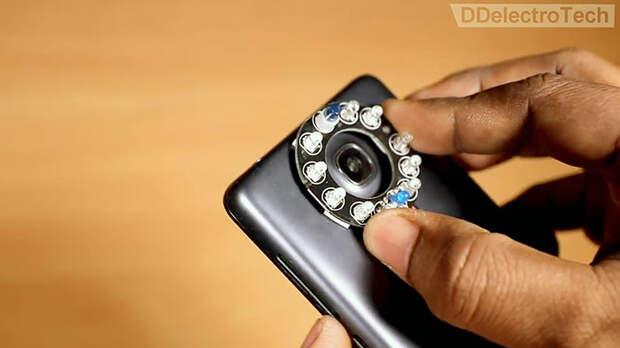

Кольцо крепим на двухсторонний скотч к корпусу.
Подключаем разъем.

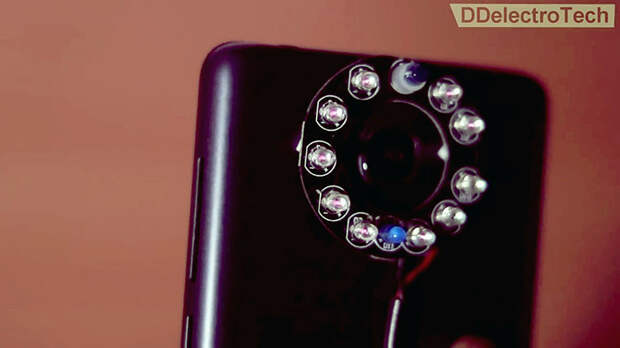

Прибор ночного видения готов.
Проверка работы

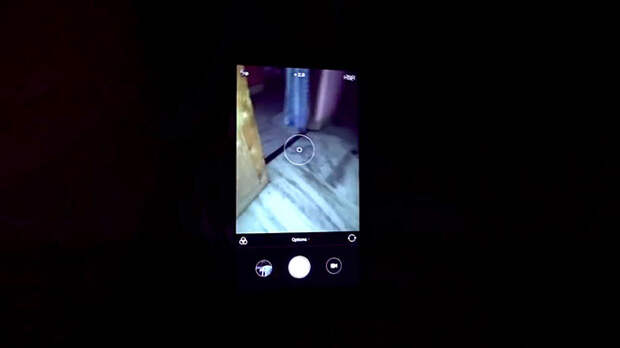

Проверка прибора в полной темноте.
Можно фотографировать, записывать видео и т.п.
Смотрите видео
